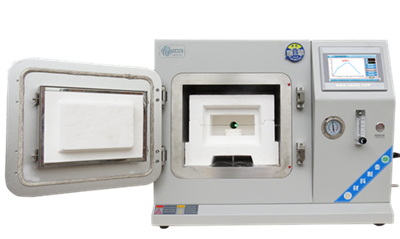

設備簡介: NBD-WBM1700系列微波高溫爐是精致型集爐體、電氣控制于一柜的微波高溫燒結設備。系統采用1700℃保溫材料,強吸波材料高溫最高可達1600℃的微波燒結和高溫微波合成設備,它具有升溫速度快、效率高、物料一致性好等特點。 適用于空氣氣氛條件下合成、灰化、膨化、熱處理、焙燒、煅燒、燒結等工藝實驗研究。該爐除具有高溫微波爐及其燒結工藝技術特有的“高、低、快、省”的優點外,還具有用途廣、操作簡便、設備穩定性好等顯著優點。該爐特別適合用于新材料的實驗研發,可實現高品質、小批量產品的高效燒成。 |
||
配置詳情
|
技術特點: 1)旋轉樣品臺,保障樣品的受熱均勻; 2)安全可靠的全微波屏蔽腔體設計; 3)裝有連續可調式高穩定性長壽命專用工業微波源; 4)具有簡便的操作控制系統; 5)外形美觀、機構緊湊、小巧,使用維護方便; 6)觸摸屏操作,直觀顯示溫度曲線; |
|||||
應用領域 |
1.無機粉體合成 3 電子陶瓷粉體:鈦酸鋇、鈦酸鍶鋇、鈦酸鍶、鋯鈦酸鋇等。 4 鋰離子電池正極材料:鈷酸鋰、錳酸鋰等。 5 各種色料、釉料、無機顏料等。 6 其它無機粉體:四氧化三錳、釔酸鋰、鐵酸鋅、三基色熒光粉紅粉、玻璃、水泥等。 2)電子陶瓷燒結 壓敏電阻、熱敏電阻、壓電陶瓷、微波介質陶瓷等。 3)氧化物陶瓷及耐火材料燒結 氧化鋁、氧化鋯、氧化鎂及其它氧化物復合材料等。 4)磁性材料燒結 Ni-Zn鐵氧體、旋磁鐵氧體等。 5)灰化、焚化、燒損實驗。 |
|||||
產品型號 |
NBD-WBM1700-14TIR |
|||||
工作環境 |
1)具有AC 220V±10V,50Hz的穩定電源; |
|||||
旋轉樣品臺 |
|
|||||
樣品臺旋轉速率 |
5r/min |
|||||
調速模式 |
觸屏調速 |
|||||
電氣規格 |
AC220V/3KW |
|||||
最高工作溫度 |
1600℃ |
|||||
測溫熱電偶型號 |
紅外測溫儀300--1800℃ | |||||
進氣口規格 |
Φ6.35 聚四氟管配卡套接頭 |
|||||
輸出功率 |
0.2~1.4kW 連續可調 |
|||||
微波輸出頻率 |
2.45 GHz±25MHz |
|||||
微波泄漏率 |
<2mW/cm2 |
|||||
冷卻方式 |
水冷(內膽有水冷) |
|||||
外形尺寸 |
長×高×深=750*600*660(mm) |
|||||
反應腔規格(有效尺寸) |
150*70*110mm(長*高*深) |
|||||
控制系統 |
|
NBD-101P嵌入式操作系統; 1.采用特制工業級微波源,確保設備連續穩定長時間運行; 2.可實現超快速升溫,并大幅縮短保溫時間,實驗效率成倍提高; 3.微波輸出功率無級可調,實現精確溫控曲線; 4.采用進口高精度紅外測溫儀,直接測量樣品溫度; 5.提供手動、自動、恒溫三種操作模式并可自由切換; 6.可設置和存儲多條溫控曲線,運行記錄自動存儲,兼容打印機;實時溫控曲線顯示,實現加熱過程的動態監控; |
||||
結構簡示 |
|
|||||
裝料 |
|
|||||
設備使用注意事項 |
1.微波源設備在高電壓下工作,對工作環境的要求較高,應避免在濕度和粉塵較大的場地使用。 2.微波源設備如操作使用不當,有可能遭到高壓電擊和微波輻射的危害;微波源的高壓可以使人致命,因此,微波源設備的使用操作者必須是經過嚴格的專業培訓的人員,同時具備相關知識和經驗。 3.在維護高壓電源部分時,即使電源開關斷開,設備中也會(huì )維持殘余電壓,必要時應對高壓電容進行短接放電處理。 4.每次使用微波源之前,所有安全系統必須正確到位,并且工作正常。 5.必須強制性地經常對微波泄漏進行檢測,在離測量點5厘米處,且在正常工作環境下,微波泄漏量不應大于5mW/cm3。超過規定值應按說明書的描述進行故障排除。 6.微波源設備在每次開機使用前,都必須檢查并保證水冷循環系統的開啟,并處在正常工作狀態,否則不得開機,以免造成微波源損壞。 7.微波源使用的冷卻循環水應符合GB10067.1-88中有關水質的要求,總硬度(CaO mg當量)小于10,進水溫度為5-30℃,出水溫度小于50℃,工作壓力為0.06~0.12MPa。應定期對冷卻水路進行清洗(建議每三個月清洗一次),如冷卻水路不通,將造成磁控管過熱,縮短使用壽命,甚至被燒毀。 8.微波源在過流、過壓、超功率和冷卻不良的任一情況下運行都極易損壞,特別是其核心組件磁控管非常嬌氣,且價格昂貴。故設備在長期運行中應將陽極電流控制在額定值以下,以確保磁控管的使用壽命。 9.必須經常對微波燒結爐腔內進行清潔,去掉所有的沉積物,包括波導窗口;去除混入的金屬和其它可能造成電弧的異物,波導窗口、盲板等處的沉積物應經常用酒精清洗并保持清潔。如波導窗口被污染,將導致微波能被阻擋而不能進入燒結爐內,或在其表面產生強熱,甚至出現高頻打火現象,情況嚴重時將損害微波源。 10.在燒結具有揮發性、腐蝕性的材料時,應充分考慮材料對設備的影響和防護措施;特別要注意在燒結過程中材料揮發對波導窗口、觀察窗口、盲板、測溫窗口的影響。 |
|||||
服務支持 |
1年質保,提供終身支持(保修范圍內不包括易耗部件,例如匣缽和密封圈等)。 |
