     熔煉淬火爐 當前位置:網站首頁 > 產品展示

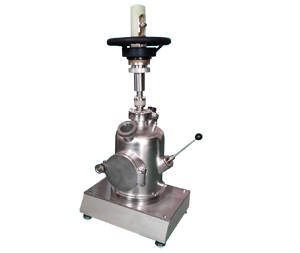

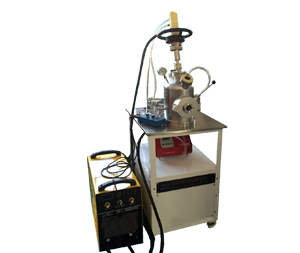

真空電弧熔煉爐(非自耗式)

發布時間:2020-09-17  瀏覽次數:4126



設備簡介:

非自耗式電弧熔煉爐主要由電弧熔煉真空室、電弧槍、電弧熔煉電源、4工位水冷銅坩堝、翻轉機械手、真空吸鑄裝置、磁力攪拌、工作氣路、系統抽氣、真空測量及電氣控制系統、安裝機臺等各部分組成。







配置詳情



系統的技術指標

1. 極限真空:5.0x10-4Pa;

2. 系統漏率小于5.0x10-8Pa.l/S;

3. 系統從大氣開始抽氣,20分鐘可達到5x10-3 Pa;

4. 停泵12小時后真空度≤30Pa.

5. 熔煉最高溫度達3000

產品型號

NBD-VAP3000-35

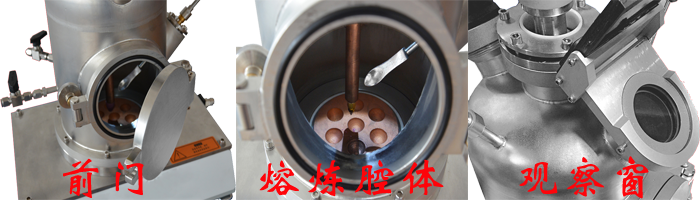

電弧熔煉真空室組件

立式圓筒型真空室尺寸:φ280mmX350mm,前開門,雙層水冷結構,選用不銹鋼材料制造,氬弧焊接,表面電化學拋光處理,接口采用金屬墊圈或氟橡膠圈密封。


真空室上蓋組件

1. 電弧槍接口1個(電弧熔煉陰極);

2. 真空壓力表接口法蘭1個;

電弧熔煉陰極組件

水冷電動電弧槍?zhuān)?套(引弧方式為非接觸)

水冷銅坩堝組件

電弧熔煉陽極有4~6個工位,工位(30mm),一個熔煉除氣工位(20mm);熔煉樣品重量(以Fe標定):樣品最大重量50克;

機械手組件

用于真空下翻轉合金錠;機械手組件有水冷裝置。

窗口及法蘭接口部件

1. φ50弧光自動防護裝置;

2. LED照明窗;

3. 觀察窗接管處設有水冷裝置。

工作本底真空獲得

 分子泵+機械泵

安裝機臺架及水路組件

1. 優質方鋼型材(40mmX40mm X4)焊接成,圍板表面噴塑處理;機臺表面用不銹鋼蒙皮裝飾;四只腳輪,可固定,可移動;

2. 電纜支架;

3. 水管及進、回水器;

4. 水流繼電器

現場安裝要求

1.電源380V 50Hz 功率大于10KW,波動范圍:小于±6%,配置多路接線插座;

2.可靠地線,對地電阻小于2Ω;

3.具有民用自來水或循環冷卻水,水溫小于25℃,水壓小于2.5×105Pa,流量要求達到12升/分鐘,及回水通道;

4.安裝場地面積大于3M2,高度要求高于2.4M;

5.要求安裝場地的標準溫度為20℃~24℃,標準相對濕度為50%~60%;

6.要求有普通氮氣,壓強要在2~3個大氣壓之間;

7.外排廢氣管道。


免責聲明:本站產品介紹內容(包括產品圖片、產品描述、技術參數等),僅供參考??赡苡捎诟虏患皶r(shí),或許導致所述內容與實際情況存在一定的差異,請與本公司客服人員聯系確認。本站提供的信息不構成任何要約或承諾,諾巴迪公司不定期完善和修改網站任何信息,恕不另行通知。
