設備特點：

1、自動計算膨脹系數、體膨脹系數、線膨脹量,急熱膨脹；

2、自動計算補償系數并自動補償，也可人工修正（在線）；

3、自動記錄、存儲、生成測試報告，USB接口導出打印溫度-膨脹系數曲線；

4、溫度間距自由設定，小間距1℃。

5.本機所有操作自動完成，報表數據自由導出無需另配計算機。

NBD-101EP嵌入式操作系統可實現以下控制：

1. 測試信息的錄入；

2. 測試樣品的自動檢測；

3. 依據客戶設定工藝曲線自動完成試樣測試

4. 記錄各數據，并自動生成報表，各數據報表打包生成文件；

5. 客戶可依據需要自由導出所需文件（報表及數據）

dL/L0 曲線圖譜:

反映了棒狀樣品材料在升溫過程中的線性膨脹過程，以及在較高溫度下的相轉變過程。

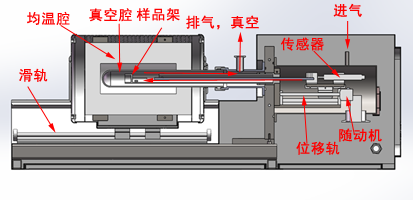

結構示意圖：

儀器在測試時可以通入吹掃氣，其吹掃方向為由右側進入，在式樣上循環后由中間流出。常見的惰性吹掃氣氛有N2、Ar、He 三種，主要目的在于防止樣品的氧化，也可用于將升溫過程中的氣態產物帶出，并防止某些樣品分解產生的污染性氣體污染爐腔、支架與推桿。在氣體控制附件方面，可以配備傳統的轉子流量計，也可配備質量流量計（MFC）。氣體出口位于爐體中間排氣端，可以將載氣與氣態產物排放到大中，也可使用加熱的傳輸管線進一步連接到氣體分析儀器中進行成分檢測。

壓力測量與監控：

采用帶有減震油的機械壓力表，可以防止壓力表指針損壞

測量機構

真空度：≤5Pa（機械泵

電氣規格

AC220V   1.2KW

測量范圍

室溫—1100℃

升溫速率

0.1~30℃/min,  建議升溫速率≤ 10℃/min,

控溫精度

±1℃

樣品支架

高純石英（可定制剛玉）

樣品狀態尺寸

樣品狀態：固體    直徑：Φ6~8mm±0.5mm   長度：25~50mm±1mm

樣品長度測量

儀器自動測量

試樣測量環境

空氣環境；靜態，動態氣氛環境；或真空環境（≦1000℃）（選配真空系統）

位移分辨率

1μm，自動校正量程

系統測量誤差

±0.1-0.5%   重復性誤差≦±（0.1-0.2）*10e-6

氣密性

0.231KPa/分

操作環境

NBD-101EP嵌入式操作系統，一機搞定所有，無需外接計算機

操作過程

測試全過程實現自動控制，圖表顯示直觀，自動生成測試報表。

設備使用注意事項

1.遠離振動源及大的用電設備穩定避震。儀器電源需要單獨連接，

2.恒溫水浴必須使用干凈的蒸餾水或去離子水，恒溫水浴的水溫調整為比室溫高出2～ 3℃；

3.保證位移傳感器信號的持續穩定，減少信號漂移，建議：主機電源一直常開，以保持檢測器工作狀態穩定。恒溫水浴一直常開，以保持檢測器區域的溫度持續穩定。若需關閉儀器主機或水浴，重新開機后，請至少等待0.5小時后進行測試。

4.設備使用時，爐管內壓力不得超過0.15MPa（絕對壓力），以防止壓力過大造成設備損壞；

5. 真空下使用時，設備使用溫度不得超過1000℃。

6.供氣鋼瓶?jì)炔繗鈮狠^高，向爐管內通入氣體時，氣瓶上必須安裝減壓閥，建議在選購試驗用小壓力減壓閥，減壓閥量程為0.01MPa-0.15MPa（相對壓力）,使用時會(huì )更加精確安全。

7.樣品注意事項：

 a.實驗前應對樣品的組成有大致了解,強烈污染和揮發的不建議使用該儀器。

 b.一般樣品的測試不應升過熔點。對于玻璃類樣品的軟化點測試，應確保升過軟化點以上（dL 曲線由膨脹轉為快速收縮）后立刻停止升溫（可借助“軟化點檢測”的自動保護功能）。

 c. 對于某些在升溫過后可能會(huì )與支架、推桿粘連或造成接觸面污染的樣品，需在樣品前后各墊上片墊片。

 d.對于某些污染性更大、可能分解、可能污染到支架部分的樣品，可將其裝在保護套內 測試。

標配

 1.測試主機一臺； 2 石英試樣支架1套；  3.Al2O3標樣一根； 4.說明書一份.

選配

1. 可配備恒溫水浴通過設置循環水的恒溫溫度，使檢測器部分始終處于穩定的溫度環境中，減少室溫波動造成的信號漂移，確保信號的穩定性；

2. 儀器為真空密閉結構，可以外接選配真空泵，一方面可以進行抽真空與氣體置換操作，能夠有效保證惰性氣氛的純凈性。另一方面還可在真空下進行測試；

3. 真空的測量可選擇數字真空計，可精確觀察真空度和式樣的關系；

4. NBD-TDA1200-45IT系統提供低膨脹率的熔融石英作為支架與推桿材料，系統誤差小，精度最高。 需≤1100℃使用，

服務支持

一年保修，提供終身服務（保修范圍內不包括易耗部件，例如石英腔體，頂桿和O形圈等）

凈重

20KG
